HDGW52L導波雷達物位計廠家
日期：2020-11-29 點擊量：
一、概述及應用：導波雷達物位計廠家
HD-GW52L型導波雷達物位計，可發出高頻率微波，沿著探桿傳播，由于遇到被測介質，介電常數突變，引起反射。發射脈沖與反射脈沖的時間間隔與被測量介質的距離成正比。同時，導波雷達也可以測量兩種不同介質的界面，充分利用介質的介電常數的不同。但測量條件是上層介質不導電，或其介電常數比下層介質介電常數小10倍以上。脈沖的工作方式可測小介電常數介質，并安全適用于各種金屬，非金屬容器內,對人體及環境無傷害。煤廠，電廠、石油化工、食品行業及一般工業應用。
二、產品特點：
可以測量介電常數大于等于1.4的任何介質
可以測量介電常數大于等于1.4的任何介質
適用于測量粘稠液體，或溫度和壓力變化大的場合
適用于測量明顯的揮發性氣體介質、用于泡沫、掛壁和結垢、表面波動、鼓泡或沸騰、高頻裝卸料、超低液位工況介電常數或
比重變化的介質應用場合
輸出信號4~20mA/HART
用于固體顆粒、粉末介質、粉塵飛揚大的介質
三、技術參數 導波雷達物位計廠家
|
型號
|
HD-GW52LA
|
HD-GW52LB
|
HD-GW52LC
|
|

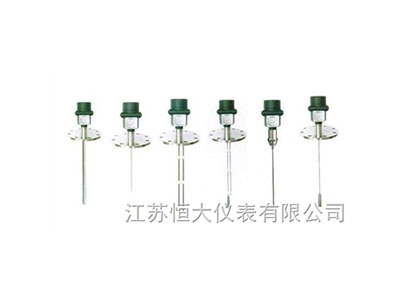

圖片
|
 |
 |
 |
|
應用
|
適用于大量程。可測固體和液體介質。適用復雜測量，液體和固體顆粒狀介質，大粉塵環境。
|
適用于固體和液體介質測量，粉狀顆粒介質。
|
固體、液體測量，顆用于介電常數比較小的液體。
|
|
測量范圍
|
0~25米
|
0~6米
|
0~6米
|
|
連接方式
|
螺紋（G1-1/2″.1-1/2″NPT）,法蘭（DN50/80/100/150）
|
||
|
料倉開口
|
螺紋（￠40）,法蘭（DN50￠60/DN80￠90/DN100￠110/DN150￠160mm）
|
||
|
工作溫度
|
－40～230℃
|
||
|
工作壓力
|
－1.0～4.0MPa
|
||
|
精度
|
0.2%±1mm（頂部盲區500mm）
|
||
|
采樣
|
回波采樣55次/秒
|
||
|
防爆等級
|
Exia ⅡCT6/Exd ⅡCT6
|
||
|
防護等級
|
IP66
|
||
|
信號輸出
|
兩線4~20mA/HART或三線4~20mm
|
||
|
天線材質
|
不銹鋼
|
||
|
電源
|
電源：24VDC（±10%）;波紋電壓：1Vpp;耗電量：zui大22.5mA
|
||
|
環境溫度
|
－40～80℃
|
||
|
電纜接口
|
M20×1.5（電纜直徑7-10mm）
|
||
四：產品選型
|
企標
|
分隔線
|
型號
|
探頭形式
|
防爆
|
連接方式
|
材質
|
探桿量程長度
|
工作壓力
|
工作溫度
|
編程器
|
接線方式
|
說明
|
|
HD
|
|
|
|
|
|
|
|
|
|
|
|
企標
|
|
|
－
|
|
|
|
|
|
|
|
|
|
|
無定義
|
|
|
GW52L
|
|
|
|
|
|
|
|
|
|
導波雷達物位計
|
|
|
|
A
|
|
|
|
|
|
|
|
|
纜式探頭
|
||
|
B
|
|
|
|
|
|
|
|
|
單桿式探頭
|
|||
|
C
|
|
|
|
|
|
|
|
|
平行桿式探頭
|
|||
|
|
P
|
|
|
|
|
|
|
|
非防爆型（普通型）
|
|||
|
I
|
|
|
|
|
|
|
|
本安防爆型（EXia ⅡCT6）
|
||||
|
F
|
|
|
|
|
|
|
|
隔爆型（Exd ⅡCT6）
|
||||
|
|
1
|
|
|
|
|
|
|
螺紋G1-1/2″
|
||||
|
2
|
|
|
|
|
|
|
螺紋1-1/2″NPT
|
|||||
|
3
|
|
|
|
|
|
|
法蘭DN50PN1.6（HG20594-97）
|
|||||
|
4
|
|
|
|
|
|
|
法蘭DN80PN1.6（HG20594-97）
|
|||||
|
5
|
|
|
|
|
|
|
法蘭DN100PN1.6（HG20594-97）
|
|||||
|
6
|
|
|
|
|
|
|
法蘭DN150PN1.6（HG20594-97）
|
|||||
|
|
1
|
|
|
|
|
|
碳鋼
|
|||||
|
2
|
|
|
|
|
|
不銹鋼
|
||||||
|
|
XXX
|
|
|
|
|
例：800代表800mm
|
||||||
|
|
0
|
|
|
|
常壓
|
|||||||
|
1
|
|
|
|
1.6MPa
|
||||||||
|
2
|
|
|
|
2.5MPa
|
||||||||
|
3
|
|
|
|
4.0MPa
|
||||||||
|
|
M
|
|
|
普通－40～150℃
|
||||||||
|
H
|
|
|
高溫－40～230℃
|
|||||||||
|
G
|
|
|
超高溫－40～350℃
|
|||||||||
|
|
Y
|
|
帶
|
|||||||||
|
N
|
|
不帶
|
||||||||||
|
|
1
|
兩線制 DC24V 4~20mA/HART
|
||||||||||
|
2
|
三線制 DC24V 4~20mA
|
|||||||||||
|
HD
|
－
|
GW52L
|
A
|
P
|
1
|
1
|
XXX
|
0
|
M
|
Y
|
2
|
完整選型
|
